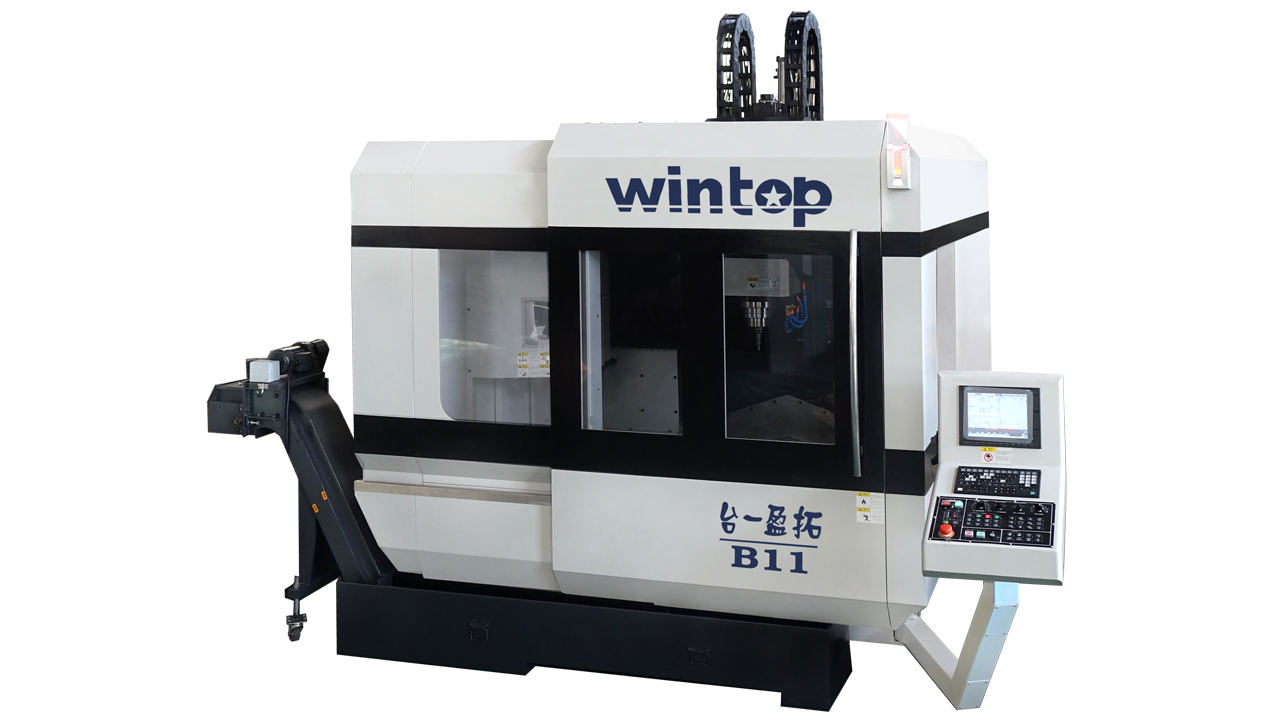

產品介紹
產品特性
■專屬模具制造與精密零件加工所設計研發的高速龍門加工中心機，高剛性機臺結構設計，可承載高速度之銑削；
整機結構經FEM等應力分析，結構剛性 最佳化，機臺的耐久性與精確度更優。
■大跨距鞍座設計，加強對頭部鑄件的支撐力，增加與門柱的結合面，有效增加移動與切削的剛性，減少機床變型量。
■底座采用T型架構，剛性強，配合各軸強化設計，使剛性與穩定性發揮到極致，確保高速加工的精準度。
■超寬與超高的門柱設計及大于有效行程的工作臺，增加了安排大型工件的夾治具區，空間大，更便于大件產品加工。
■廣泛應用于模具、汽車、航空航天、電力、機車、塑料機械、工程機械等領域。
機臺參數
機臺基本規格 | 單位 | B11 |
控制器 | 三菱 | |
行程 | ||
X、丫、Z軸行程 | mm | 1050 x 700 x 500 |
主軸鼻端至工作臺面距離 | mm | 150-650 |
雙柱間距離 | mm | 1080 |
工作臺 | ||
工作臺尺寸（LxW） | mm | 1050 x 700 |
工作臺最大載重 | kg | 800 |
T型槽尺寸（寬x槽數x間距） | mm x 個 x mm | 18 x 6 x 125 |
主軸 | ||
主軸轉速 | rpm | 24000內藏式 |
主軸馬達功率（連續/30分額定） | kW | 18/23 |
主軸錐度 | HSK-A63 | |
主軸直徑 | mm | 170 |
進給率 | ||
X、丫、Z軸最快進給速度 | m/min | 30 x 30 x 30 |
X、Y、Z軸馬達功率 | kW | 3.5 x 3.5 x 3.5 |
精度 | ||
雙向定位精度（裝光學尺） | mm | 0.01 x 0.007 x 0.007 |
雙向重復定位精度（裝光學尺） | mm | 0.005 x 0.004 x 0.004 |
圓弧差補精度（X\Y軸） | mm | 0.005 |
自動換刀機構 | ||
| 換刀機構型態 | 圓盤式 | |
刀庫容量 | 支 | 24 |
最大刀徑（滿刀/鄰空刀） | mm | 80/150 |
最大刀長 | mm | 250 |
最大刀重 | kg | 8 |
動力源 | ||
主軸冷卻功率 | w | 2800 |
軌道潤滑自動注油器 | w | 100 |
切削液泵浦 | w | 750 |
空氣機壓力 | kg/cm2 | 6 |
電力需求 | KVA | 35 |
機臺尺寸及重量 | ||
凈重 | kg | 8500 |
機臺尺寸（左右x前后x高） | mm | 2730 x 3570 x 2640 |
占地尺寸（左右x前后x高） | mm | 3520 x 4370 x 3050 |
注：機器規格改動不另行通知.購買前請魂認機器規格 | ||
標準配置 | 選購配置 | |
自動潤滑系統 機臺切削液系統 SD卡 水平調整塊 主軸松刀吹氣裝置 外接式手搖輪 變壓器 三色警示燈 切削吹氣裝置 | 水箱+履帶式排屑器 全密閉式外罩 乙太網絡 內含記憶體500KB 圓盤式刀庫 自動關電系統 LED工作燈 主軸油溫冷卻機 電氣箱熱交換器 | 第四軸 油霧吸收器 自動對刀儀 主軸熱延伸補償 圓盤式油水分離器 |
