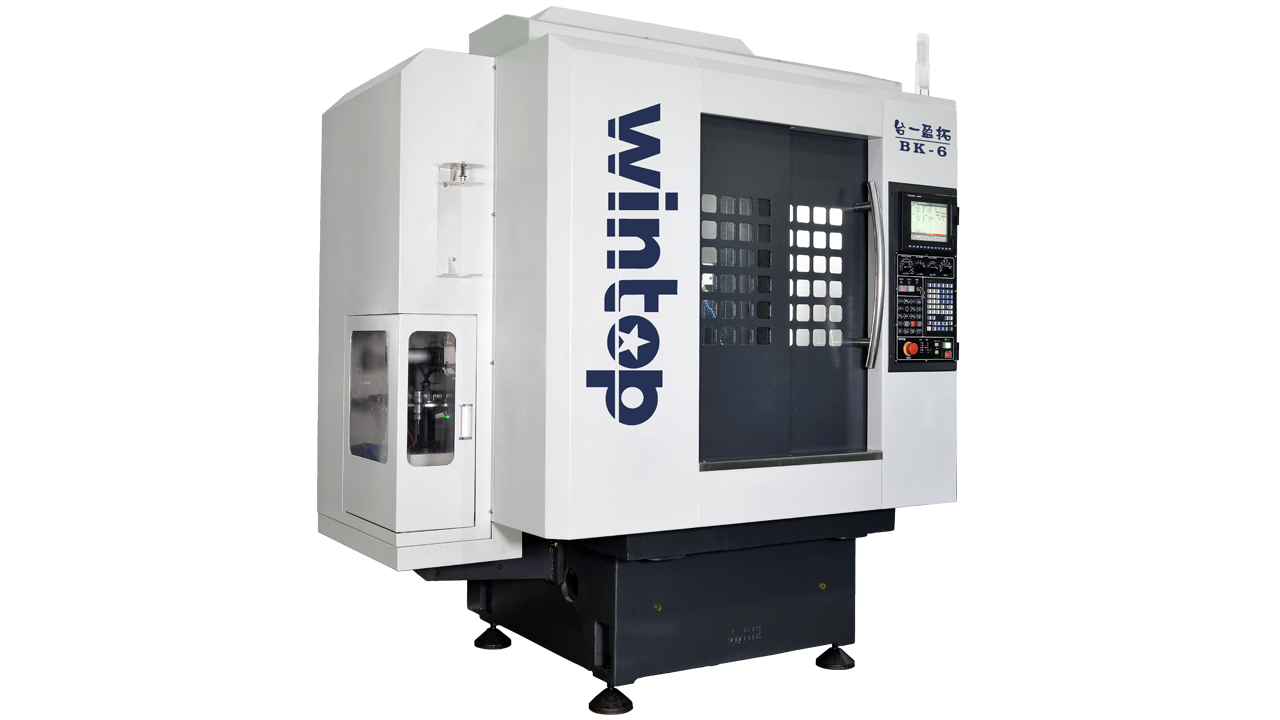

產品介紹
產品特性
刀庫
采用下刀臂式圓盤刀庫，縮短換刀時間，提高機床加工效率。
集塵器
機床內部設置多處自動專用吸塵管道，外部設置可自由移動式手動吸塵管道，內外兼用，使粉塵充分收集，確保良好的集塵效果，防止石墨粉塵影響絲桿、
線軌、電機等重要配件的使用壽命。
潤滑系統
采用軌道脫壓式油脂潤滑系統，間歇式定時定量控制注油量，持久保持潤滑運動部件。
應用領域
主要針對于各種石墨模具及零件加工，在材料的外形、圓角、曲面等工藝方面更具優勢，廣泛應用于電子消費產品、曲面玻璃蓋板模具、放電加工所需的石
墨電極等行業。
規格參數
| 機臺基本規格 | 單位 | BK-6 | |
| 行程 | |||
| X、Y、Z軸行程 | mm | 600×450×240 | |
| 主軸鼻端至工作臺面 | mm | 180-420 | |
| 工作臺 | |||
| 工作臺尺寸 | mm | 700×500 | |
| 工作臺最大載重 | kg | 100 | |
| T型槽尺寸（寬×槽數×間距） | mm×個×mm | 14×5×100 | |
| 主軸 | |||
| 主軸轉速 | rpm | 24000(內藏式） | |
| 主軸馬達功率 | kW | 3.5 | |
| 主軸刀把形式 | HSK-E40 | ||
| 主軸直徑 | mm | 120 | |
| 進給率 | |||
| X、Y、Z軸最快進給速度 | m/min | 24×24×24 | |
| X、Y、Z軸馬達功率 | kW | 1.0×1.0×1.0 | |
| 精度 | |||
| 雙向定位精度(全行程) | mm | 0.01 | |
| 雙向重復定位精度(全行程) | mm | 0.007 | |
| 圓弧差補精度（X、Y軸） | mm | 0.01 | |
| 自動換刀機構 | |||
| 換刀機構型態 | 傘式 | ||
| 刀庫容量 | 支 | 12 | |
| 最大刀徑 | mm | 60 | |
| 最大刀長 | mm | 150 | |
| 最大刀具重量 | kg | 2 | |
| 動力源 | |||
| 主軸油溫冷卻功率 | w | 1200(油冷) | |
| 軌道潤滑自動注油器 | w | 90 | |
| 壓縮空氣壓力 | kg/cm2 | 6 | |
| 電力需求 | kVA | 10 | |
| 機臺尺寸及重量 | |||
| 凈重 | kg | 2100 | |
| 機臺尺寸（左右×前后×高） | mm | 1930×1720×2360 | |
| 占地尺寸（左右×前后×高） | mm | 2850×2500×2500 | |
| 標準配置 | 選購配置 | ||
自動潤滑系統 | 主軸冷卻機 | 水平調整塊 | 第四軸 自動對刀儀 油霧吸收器 切屑液冷卻系統 主軸熱延伸補償 圓盤式油水分離器 |
