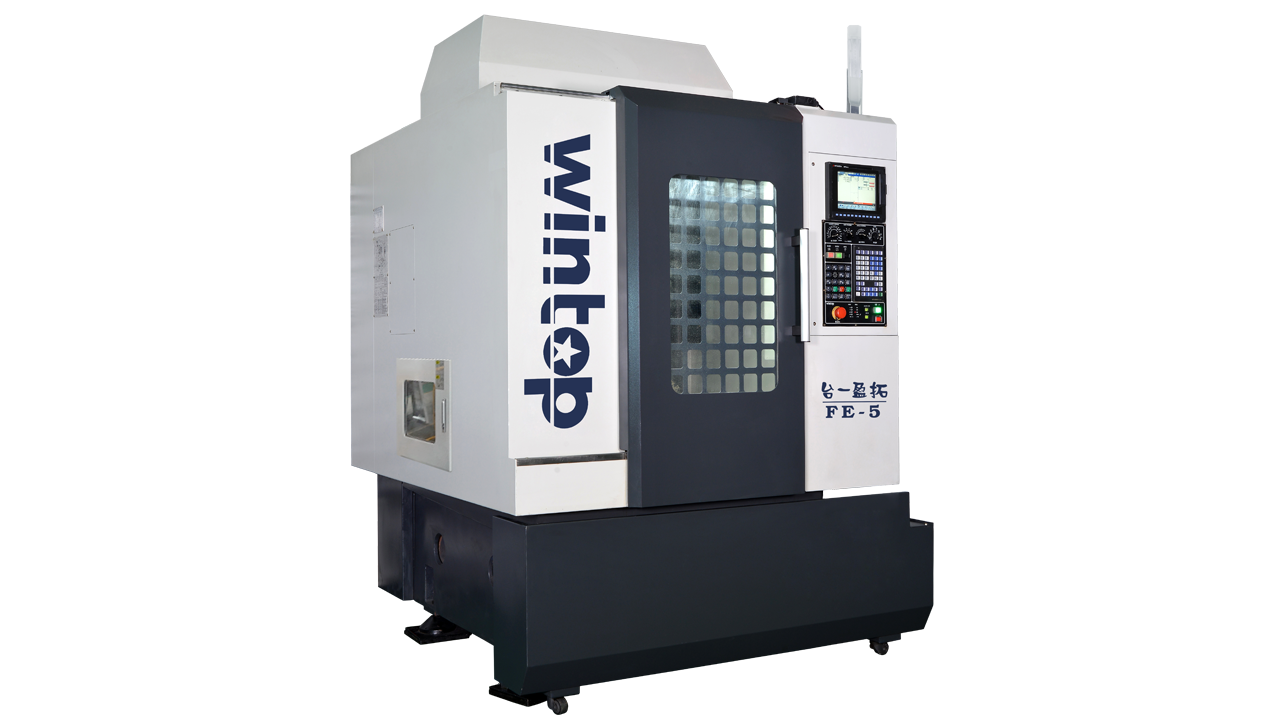

產品介紹
產品特性
床身
采用一體式龍門結構，確保數控機床的整體穩定、高速、高精度運行。
采用高強度鑄鐵制程，并經去應力退火及自然時效處理，床身精度持久穩定，長久不變形。
主軸
采用高轉速精密電主軸，高剛性設計、準確定位，確保高速、高精度加工。
工作臺
移動式工作臺，設計輕便，加工更靈活，加工效果更出色。
伸縮護罩
工作臺面Y軸采用雙層(帆布+不銹鋼片)全封閉式防護罩，可有效防止粉塵損壞精密部件。
規格參數
| 機臺基本規格 | 單位 | FE-5 | ||
| 行程 | ||||
| X、Y、Z軸行程 | mm | 480×420×240 | ||
| 主軸鼻端至工作臺面 | mm | 180-420 | ||
| 工作臺 | ||||
| 工作臺尺寸 | mm | 600×500 | ||
| 工作臺最大載重 | kg | 100 | ||
| T型槽尺寸（寬×槽數×間距） | mm×個×mm | 14×5×100 | ||
| 主軸 | ||||
| 主軸轉速 | rpm | 24000(內藏式) | 30000(內藏式) | |
| 主軸馬達功率 | kW | 3.5 | 4.6 | |
| 主軸刀把形式 | HSK-E40 | |||
| 主軸直徑 | mm | 120 | ||
| 進給率 | ||||
| X、Y、Z軸最快進給速度 | m/min | 24×24×24 | ||
| X、Y、Z軸馬達功率 | kW | 1.0×1.0×1.0 | ||
| 精度 | ||||
| 雙向定位精度(全行程) | mm | 0.01 | ||
| 雙向重復定位精度(全行程) | mm | 0.007 | ||
| 圓弧差補精度（XY軸） | mm | 0.01 | ||
| 自動換刀機構 | ||||
| 換刀機構型態 | 傘式 | |||
| 刀庫容量 | 支 | 13 | ||
| 最大刀徑 | mm | 60 | ||
| 最大刀長 | mm | 150 | ||
| 最大刀具重量 | kg | 3 | ||
| 動力源 | ||||
| 主軸油溫冷卻功率 | w | 1220(油冷) | 1800(油冷) | |
| 軌道潤滑自動注油器 | w | 90 | ||
| 切削液泵浦 | w | 750×2 | ||
| 壓縮空氣壓力 | kg/cm2 | 6 | ||
| 電力需求 | kVA | 10 | ||
| 機臺尺寸及重量 | ||||
| 凈重 | kg | 2100 | ||
| 機臺尺寸（左右×前后×高） | mm | 1875×1840×2345 | ||
| 占地尺寸（左右×前后×高） | mm | 2910×2330×2345 | ||
| 標準配置 | 選購配置 | |||
自動潤滑系統 | 主軸冷卻機 | 變壓器 | 第四軸 切屑液冷卻系統 油霧吸收器 主軸熱延伸補償 工件量測系統（探頭OMP40) | |
