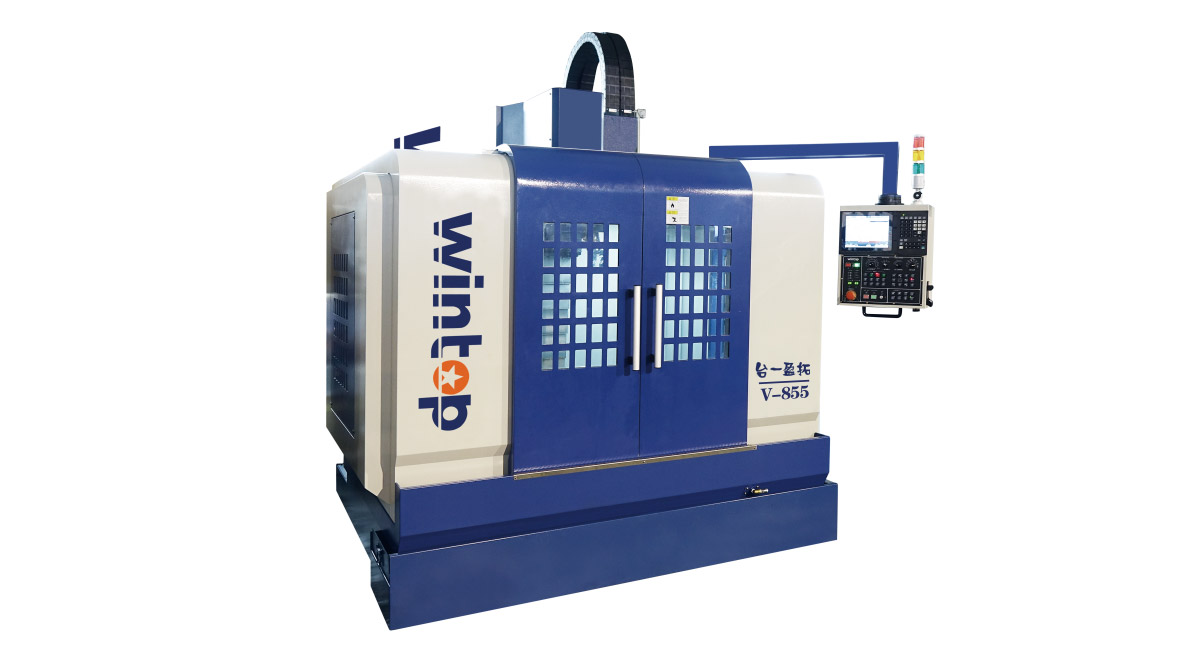

產品介紹
產品特性
有限元素分析，保證機械本體的最佳化一體式設計
機身采用高密度、高剛性鑄件，經過高溫退火及自然時效處理，持久穩定永不變形。
機身設計
機身與鞍座結構采用山型肋骨強化，力流線最短，確保最佳機體剛性；
基于出色的工程設計，加工中心底座及立柱的加強筋可以抗扭、減震，并把切削震動轉移至非切削區域。立柱使用扭矩管的設計，可以提供出色的剛性
和抗彎、抗扭性能。超寬底座設計，同時降低底座重心，將機床重心調至最佳穩定高度。立柱底部跨距加寬，提升機床的穩定性。
主軸頭
主軸頭與立柱接觸長度比例適當，提供主軸穩固支撐。主軸頭內置獨立冷卻系統，持續穩定主軸頭熱量在合理范圍，減少了主軸熱延伸，確保加工精度。
配重
配重塊配重，故障率低，壽命長。
絲桿
采用研磨級預拉雙螺母絲桿，消除反向間隙，經熱處理剛性高，耐磨損，抗扭力，使用壽命超長，保障了機臺的加工高精度。
螺桿精度等級為C3級，螺距均勻，機床移動量精確，定位精度高。
交流伺服電機
采用超高性能伺服電機，重切削時提供更強動力；
在低進給的情況下，仍可保持高扭力；
高品質聯軸器，保證絲桿與馬達同軸心運動。
潤滑系統
整機采用容積式潤滑系統，并結合脫壓式油泵，壓力流量穩定，有效將油輸送到每個潤滑點，提供各滑道面均勻強制潤滑，確保機臺精度與使用壽命。
導軌
X、Y、Z三軸均采用硬軌，軌道面采用熱處理，配合低摩擦系數的Turcite-B經久耐用。
精選刮花技術增強機械的加工精度，有效保持切削剛性以及機器的精度壽命。
規格參數
| 機臺基本規格 | 單位 | V-855 |
| 行程 | ||
| X、Y、Z軸行程 | mm | 800×500×500 |
| 主軸鼻端至工作臺面 | mm | 135-635 |
| 主軸中心到Z軸護罩面距離 | mm | 540 |
| 工作臺 | ||
| 工作臺尺寸 | mm | 900×500 |
| 工作臺最大載重 | kg | 500 |
| T型槽尺寸(寬×槽數×間距) | mm×個×mm | 18×5×90 |
| 主軸 | ||
| 主軸轉速 | rpm | 12000(皮帶式) |
| 主軸馬達功率(連續/30分鐘額定) | kW | 5.5/7.5 |
| 主軸錐度 | BT-40 | |
| 主軸直徑 | mm | 120 |
| 進給率 | ||
| X、Y、Z軸最快進給速度 | m/min | 24×24×20 |
| X、Y、Z軸馬達功率 | kW | 2.0×2.0×3.0 |
| 精度 | ||
| 雙向重復、定位精度(全行程) | mm | 0.01 |
| 循圓差補精度(X、Y軸) | mm | 0.01 |
| 自動換刀機構 | ||
| 換刀機構形態 | 圓盤式 | |
| 刀庫容量 | 支 | 24 |
| 最大刀徑/鄰空刀 | mm | 80/150 |
| 最大刀長 | mm | 300 |
| 最大刀具重量 | kg | 7 |
| 動力源 | ||
| 主軸油溫冷卻功率 | w | 990 |
| 軌道潤滑自動注油器 | w | 90 |
| 切削液泵浦 | w | 750 |
| 壓縮空氣壓力 | kg/cm2 | 6 |
| 電力需求 | kVA | 20 |
| 機臺尺寸及重量 | ||
| 凈重 | kg | 5000 |
| 機臺尺寸(左右×前后×高) | mm | 2300×2770×2750 |
| 占地尺寸(左右×前后×高) | mm | 2660×3500×2750 |
| 標準配置 | 選購配置 | ||
非全密閉式外罩 抽屜式水箱 | 內含記憶體500KB 乙太網絡(含10米網線) | LED工作燈 | 圓盤式油水分離器 |
