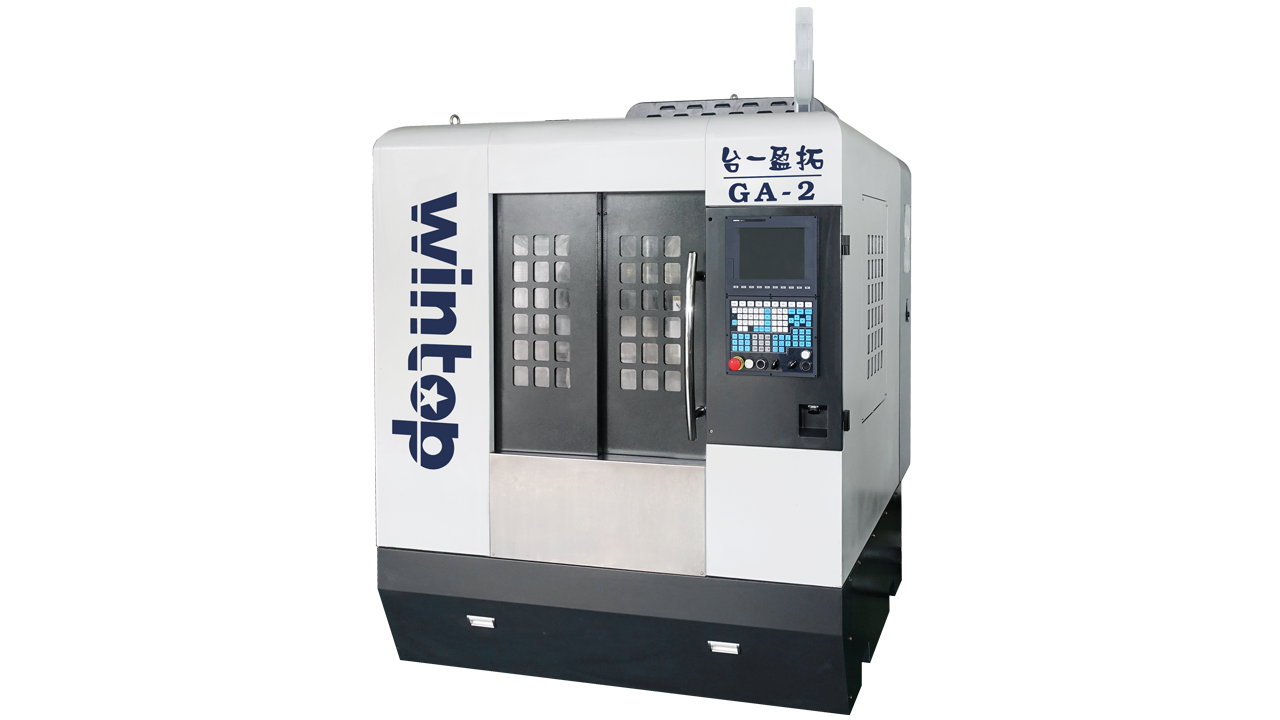

產品介紹
產品特性
■床身采用花崗巖材質龍門結構，充份利用其抗震、吸震能力，提高機床的加工穩定性。
■機頭設計為并列排布四組工作主軸，且工作主軸具有單一加工或并行加工的能力。
■專用的置中治具，具有真空吸附功能，實現待加工玻璃的精準定位。
控制系統
■新代控制系統(21GA-E)
應用領域
■專業應用于手機屏、光學玻璃鏡片切割、打孔、磨邊、倒角精細加工，滿足3C產小尺寸、高精度玻璃蓋板及保護膜的研磨、內孔加工，更適合玻璃蓋板及保護片的加工。
規格參數
| 機臺基本規格 | 單位 | GA-2 | |
| 行程 | |||
| X、Y、Z軸行程 | mm | 250×300×100 | |
| 主軸鼻端至工作臺中心距離（Z軸） | mm | 115-215 | |
| 主軸中心至工作臺距離（Y軸） | mm | 四頭中心點距離250 | |
| 工作臺 | |||
| 工作臺尺寸 | mm | 900×350 | |
| 工作臺最大載重 | kg | 80 | |
| T型槽尺寸（寬×槽數×間距） | mm×個×mm | 14×3×100 | |
| 主軸 | |||
| 主軸轉速 | rpm | 36000(內藏式) | |
| 主軸馬達功率 | kW | 2.2 | |
| 主軸錐度 | 索咀形式-ER16 | ||
| 主軸直徑 | mm | 80 | |
| 進給率 | |||
| X、Y、Z軸最快進給速度 | m/min | 15×15×15 | |
| X、Y、Z軸馬達功率 | kW | 0.75×0.75×0.4 | |
| 精度 | |||
| 雙向定位精度(全行程) | mm | 0.015 | |
| 雙向重復定位精度(全行程) | mm | 0.01 | |
| 圓弧差補精度（XY軸） | mm | 0.01 | |
| 動力源 | |||
| 主軸油溫冷卻機 | w | 1220 | |
| 軌道潤滑自動注油器 | w | 90 | |
| 切削液泵浦 | w | 750x2 | |
| 壓縮空氣壓力 | kg/cm2 | 6 | |
| 電力需求 | kVA | 15 | |
| 機臺尺寸及重量 | |||
| 凈重 | kg | 4100 | |
| 機臺尺寸（左右×前后×高） | mm | 1720×1860×2300 | |
| 占地尺寸（左右×前后×高） | mm | 2280×2620×2300 | |
| 標準配置 | 選購配置 | ||
自動潤滑系統 主軸油溫冷卻機自 全密閉式外罩 主軸切削液環噴 | 變壓器 乙太網絡 LED工作燈 外接式手搖輪 | 自動對刀儀 圓盤式油水分離器 主軸中心出水 主軸熱延伸補償 油霧吸收器 水箱 置中冶具 上下料冶具 | |
