產品介紹
產品特性
機身結構
機床采用C型架結構，使用最新的三維實體建模技術和有限元分析方法，確保機床整體設計的合理性，保證機床整體的剛性和穩定性，
使其持久處于高效、高精度、高穩定性運轉狀態。
五軸
采用搖籃式四五軸轉臺，在機床原有三軸結構的基礎上，增加A/C軸，減少裝夾誤差，提高機床的加工柔性和自由度，實現工件的高加工
精度和高表面光潔度。
應用領域
可滿足各種金屬、非金屬小型復雜零部件的五軸聯動加工，如平板電腦、全面屏手機玻璃的曲面加工，廣泛應用于航天、軍事、電子消費
產品等精密產品的成型精細加工。
規格參數
| 機臺基本規格 | 單位 | 參數 | 備注 | ||

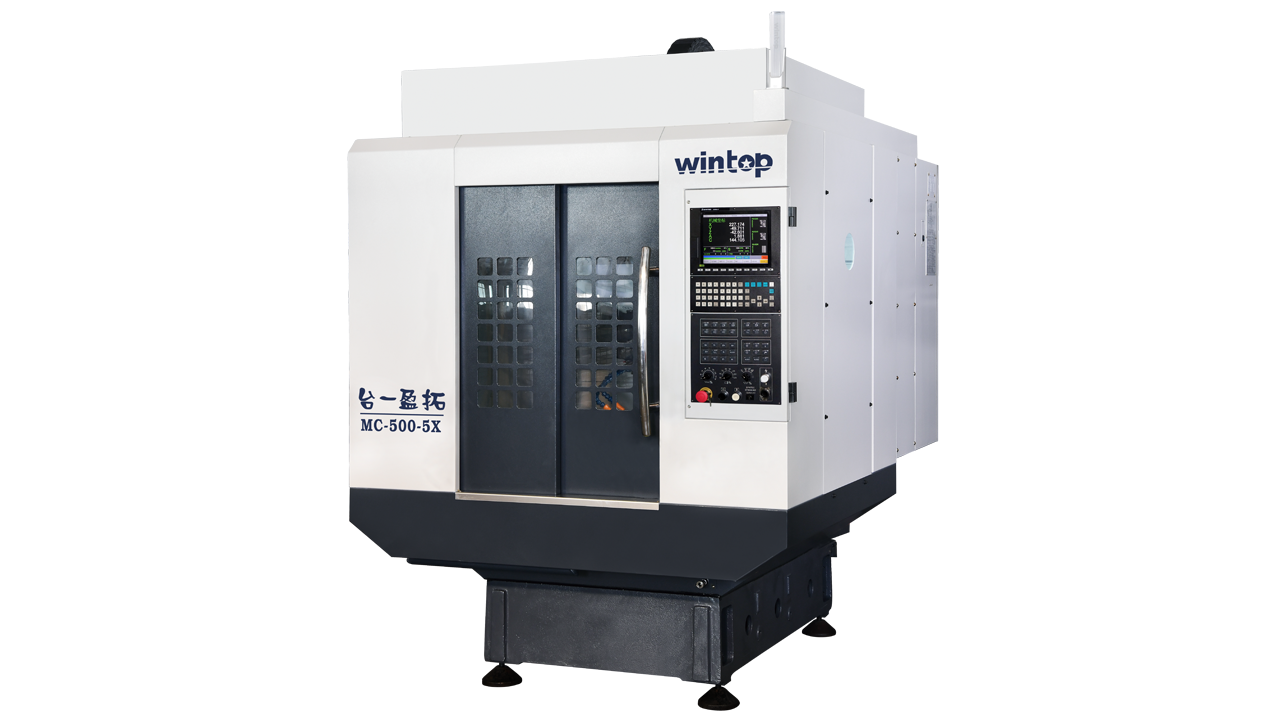

| 機型 | - | MC-500-5X | |||
| 控制器 | - | 新代200MA-5 | |||
| 行程 | |||||
| X、Y、Z軸行程 | mm | 500×400×360 | |||
| 主軸鼻端至工作臺面 | mm | 200-560 | |||
| 主軸鼻端至A軸旋轉軸線 | mm | -5-355 | |||
| 主軸中心到Z軸護罩面距離 | mm | 375 | |||
| 工作臺（四五軸） | |||||
| 盤面尺寸 | mm | φ160 | |||
| 盤面高度 | mm | 244.5 | |||
| A軸中心高度 | mm | 205 | |||
| 傾斜軸額定轉速/最高轉速（A軸） | rpm | 200/250 | |||
| 旋轉軸額定轉速/最高轉速（C軸） | rpm | 200/400 | |||
| T型槽尺寸（寬×槽數×間距） | mm×個×mm | 12×4×90° | |||
| 傾斜軸旋轉角度（A軸） | deg | ±110 | |||
| 最大工件直徑 | mm | φ280 | |||
| 旋轉軸最大載重（C軸） | kg | 30 | |||
| 傾斜軸最大載重（A軸） | kg | 30 | |||
| 主軸 | |||||
| 主軸轉速 | 標配 | ||||
| rpm | 24000 | ||||
| 主軸形式 | 直結式 | ||||
| 主軸馬達功率（連續/30分額定） | kW | 5.7/11 | |||
| 主軸馬達扭矩（連續/30分額定） | N.m | 11/22 | |||
| 主軸錐度 | BT-30 | ||||
| 主軸直徑 | mm | 100 | |||
| 進給率 | |||||
| X、Y、Z軸最快進給速度 | m/min | 48×48×48 | |||
| X、Y、Z軸馬達功率 | kW | 2.4×2.4×3.9 | |||
| 精度 | |||||
| 雙向定位精度(全行程) | mm | 0.01 | |||
| 雙向重復定位精度(全行程) | mm | 0.006 | |||
| 圓弧差補精度（X、Y軸） | mm | 0.015 | |||
| 自動換刀機構 | |||||
| 換刀機構型態 | 夾臂式 | ||||
| 刀庫容量 | 支 | 21 | |||
| 最大刀徑（滿刀/鄰空刀） | mm | 60/80 | |||
| 最大刀長 | mm | 200 | |||
| 最大刀重 | kg | 3 | |||
| 動力源 | |||||
| 主軸油溫冷卻機 | w | 990 | 選配 | ||
| 軌道潤滑自動注油器 | w | 100 | |||
| 切削液泵浦 | w | 750 | |||
| 壓縮空氣壓力 | kg/cm2 | 6 | |||
| 電力需求 | kVA | 25 | |||
| 機臺尺寸及重量 | |||||
| 凈重 | kg | 2300 | |||
| 機臺尺寸（左右×前后×高） | mm | 1600×2155×2440 | |||
| 機臺總占地尺寸（左右×前后×高） | mm | 2100×2660×2640 | |||
| 標準配置 | 選購配置 | ||||
| 自動潤滑系統 | LED工作燈 | 圓盤式油水分離器 | |||
| 主軸松刀吹氣裝置 | 全密閉式外罩 | 自動對刀儀 | |||
| 水箱 | 作業工具及說明書 | 工件量測系統(探頭OMP40) | |||
| 切削吹氣裝置 | 三色警示燈 | 主軸熱延伸補償 | |||
| 外接式手搖輪 | 水平調整塊 | 油霧吸收器 | |||
| 乙太網絡 | 同期攻牙 | 自動化自動門 | |||
| 機臺切削液系統 | 兩個切削液泵浦 | ||||
| 夾臂式刀庫 | 主軸油溫冷卻機 | ||||
