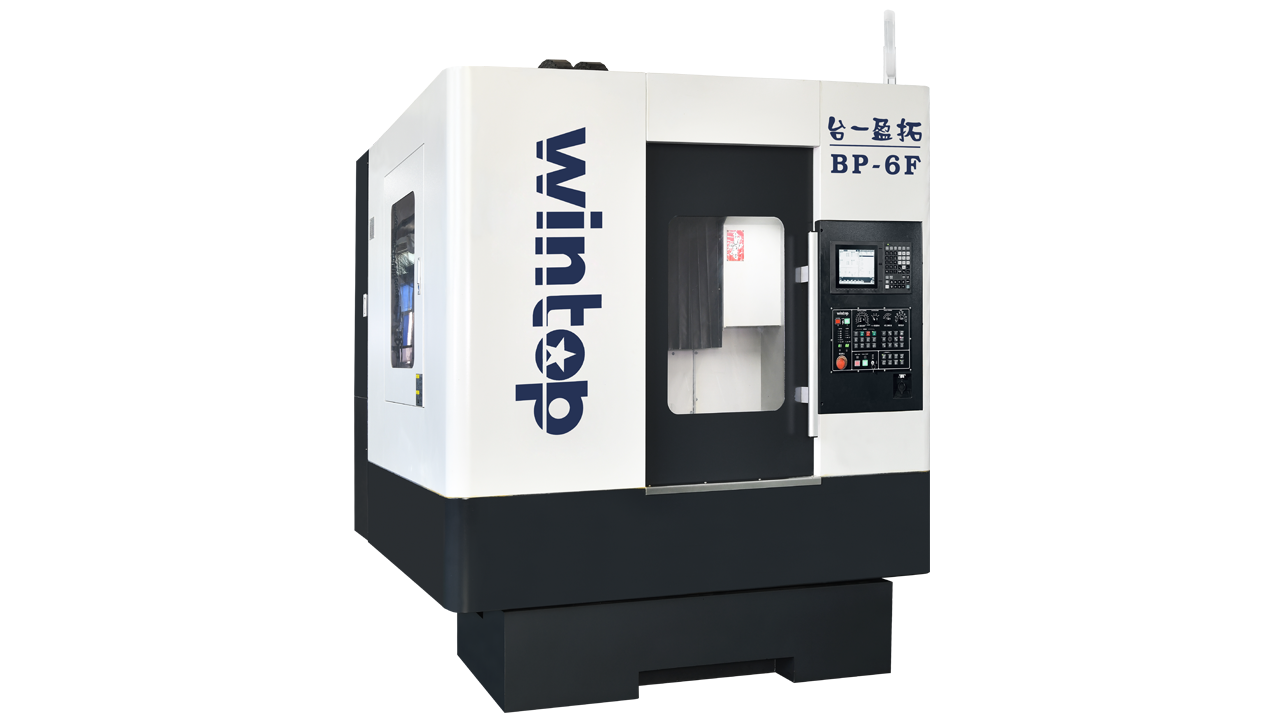

產品介紹
產品特性
床身
鑄件機身采用龍門結構，確保數控機床的機體穩定、高速、高精度運行。
采用高強度鑄鐵制成，并經去應力退火及自然時效處理，床身精度持久穩定。
主軸
主軸采用30000rpm內藏式中心出水主軸，具有定位功能；產品標配環形沖水系統，加工過程中能更充分地冷卻，避免如鋁合金等材質在加工時產生的白斑。
工作臺
移動式工作臺，設計輕便，加工更靈活，加工效果更出色。
伸縮護罩
工作臺面Y軸采用雙層（帆布+不銹鋼片）全封閉式防護罩，可有效防止粉塵損壞精密部件。
控制系統
三菱控制系統
刀庫
采用DT斜角型自動換刀刀庫，縮小刀庫占據機床內部的空間體積，為增大刀庫刀盤的刀把容量提供空間，可滿足同時裝夾30把刀具 。
應用領域
廣泛應用于電子消費產品、精密機械零部件、汽車部件、航空航天零配件等加工。
規格參數
機臺基本規格 | 單位 | BP-6F | |
行程 | |||
X、Y、Z軸行程 | mm | 600×500×250 | |
主軸鼻端至工作臺面 | mm | 155-405 | |
工作臺 | |||
工作臺尺寸 | mm | 680×520 | |
工作臺最大載重 | kg | 300 | |
T型槽尺寸（寬×槽數×間距） | mm×個×mm | 14×5×125 | |
主軸 | |||
主軸轉速 | rpm | 30000(內藏式中心出水) | |
主軸馬達功率 | kW | 11 | |
主軸刀把形式 | HSK-E40 | ||
主軸直徑 | mm | 120 | |
進給率 | |||
X、Y、Z軸最快進給速度 | m/min | 30×30×30 | |
X、Y、Z軸馬達功率 | kW | 1.5×1.5×2.2 | |
精度 | |||
雙向定位精度(全行程) | mm | 0.01 | |
雙向重復定位精度(全行程) | mm | 0.007 | |
圓弧差補精度（XY軸） | mm | 0.01 | |
自動換刀機構 | |||
換刀機構型態 | DT斜角型 | ||
刀庫容量 | 支 | 30 | |
最大刀徑 | mm | 60 | |
最大刀長 | mm | 200 | |
最大刀具重量 | kg | 3 | |
動力源 | |||
主軸油溫冷卻功率 | w | 1800 | |
軌道潤滑自動注油器 | w | 90 | |
切削液泵浦 | w | 750 | |
壓縮空氣壓力 | kg/cm2 | 6 | |
電力需求 | kVA | 20 | |
機臺尺寸及重量 | |||
凈重 | kg | 3200 | |
機臺尺寸（左右×前后×高） | mm | 2170×2190×2640 | |
占地尺寸（左右×前后×高） | mm | 3405×2810×2640 | |
標準配置 | 選購配置 | ||
自動潤滑系統 | 主軸油溫冷卻機 | 刀庫 乙太網絡 水箱 機臺切削液系統(環形噴頭) | 第四軸 自動對刀儀 油霧吸收器 切屑液冷卻系統 主軸熱延伸補償 圓盤式油水分離器 工件量測系統（探頭OMP40) |
