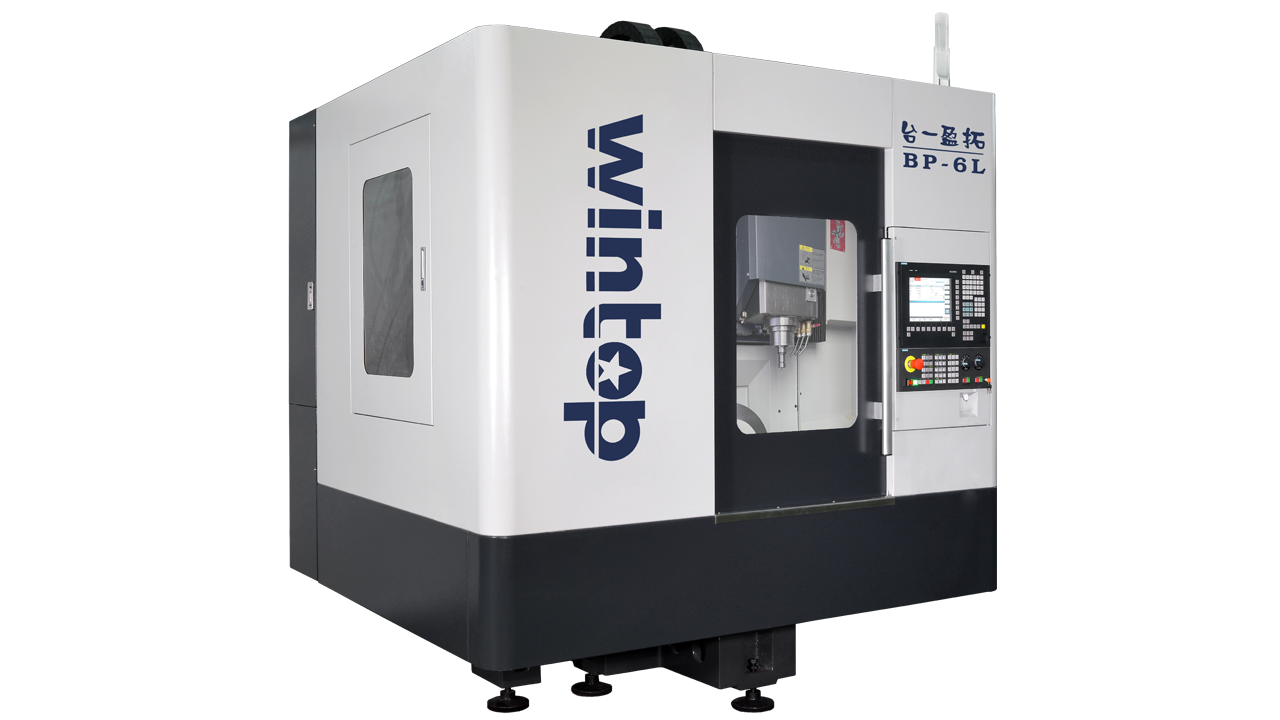

產品介紹
產品特性
機身結構
一體式龍門機身結構，確保數控機床的整體穩定、高速、高精度運行。
刀庫
采用DT斜角型自動換刀刀庫，縮小刀庫占據機床內部的空間體積，為增大刀庫刀盤的刀把容量提供空間，可滿足同時裝夾30把刀具。
主軸
采用30000rpm內藏式電主軸，高轉速確保加工工件表面具有更高的光澤度；
采用主軸油溫冷卻機系統，有效改善主軸溫升導致的熱延伸問題。
五軸
工作臺設置五軸加工，其四五軸采用搖籃式的轉盤設計，通過一次工件裝夾，即可實現五面加工，減少裝夾動作，提高加工精度和效率。
應用領域
適用于各種金屬、非金屬的五軸連動加工，以及高轉速主軸產品及模具加工。
不僅能滿足多方位產品的加工，達到一次性裝夾完成；切削過程中，執行五軸五連動的切削路徑任務，切削出復雜的工件外型；也能完成
三軸或四軸連動機器不能完成的切削路徑；節約產品加工工時，提高生產效率。
廣泛應用于電子消費產品、精密機械零部件、汽車配件、航空航天零配件等加工。
規格參數
| 機臺基本規格 | 單位 | BP-6L | |
| 控制器 | 西門子840Dsl | ||
| 行程 | |||
| X、Y、Z軸行程 | mm | 600×300×300 | |
| 主軸鼻端至工作臺面 | mm | 100-400 | |
| 工作臺(四五軸) | |||
| 旋轉軸盤面尺寸 | mm | φ250 | |
| 旋轉軸(C軸/五軸)轉速 | rpm | 100 | |
| 盤面最大載重 | kg | 50 | |
| T型槽尺寸（寬×間距×槽數） | mm×度×個 | 12×90°×4 | |
| 臺面中心孔直徑 | mm | 50 | |
| 傾斜軸角度(B軸/四軸) | deg | ±120° | |
| 傾斜軸(B軸/四軸)轉速 | rpm | 25 | |
| 主軸 | |||
| 主軸轉速 | rpm | 30000(內藏式) | |
| 主軸馬達功率 | kw | 4.6 | |
| 主軸錐度 | HSK-40E | ||
| 主軸直徑 | mm | 120 | |
| 進給率 | |||
| X、Y、Z軸最快進給速度 | m/min | 30×30×30 | |
| X、Y、Z軸馬達功率 | kW | 2.23×3.14×2.23 | |
| 精度 | |||
| 雙向定位精度(全行程) | mm | 0.01 | |
| 雙向重復定位精度(全行程) | mm | 0.006 | |
| 循圓差補精度(X、Y軸) | mm | 0.015 | |
| 自動換刀機構 | |||
| 換刀機構型態 | DT斜角型 | ||
| 刀庫容量 | 支 | 30 | |
| 最大刀徑（滿刀/鄰空刀） | mm | 60/80 | |
| 最大刀長 | mm | 200 | |
| 最大刀具重量 | kg | 3 | |
| 動力源 | |||
| 主軸冷卻功率 | w | 1800(油冷) | |
| 軌道潤滑自動注油器 | w | 90 | |
| 切削液泵浦 | w | 750 | |
| 壓縮空氣壓力 | kg/cm2 | 6 | |
| 電力需求 | kVA | 20 | |
| 機臺尺寸及重量 | |||
| 凈重 | kg | 3300 | |
| 機床尺寸（左右×前后×高） | mm | 2170×2325×2510 | |
| 占地尺寸（左右×前后×高） | mm | 3345×2815×2675 | |
| 標準配置 | 選購配置 | ||
自動潤滑系統 | 外接式手搖輪 | 三色警示燈 | 主軸中心出水 主軸熱延伸補償 圓盤式油水分離器 油霧吸收器 |
