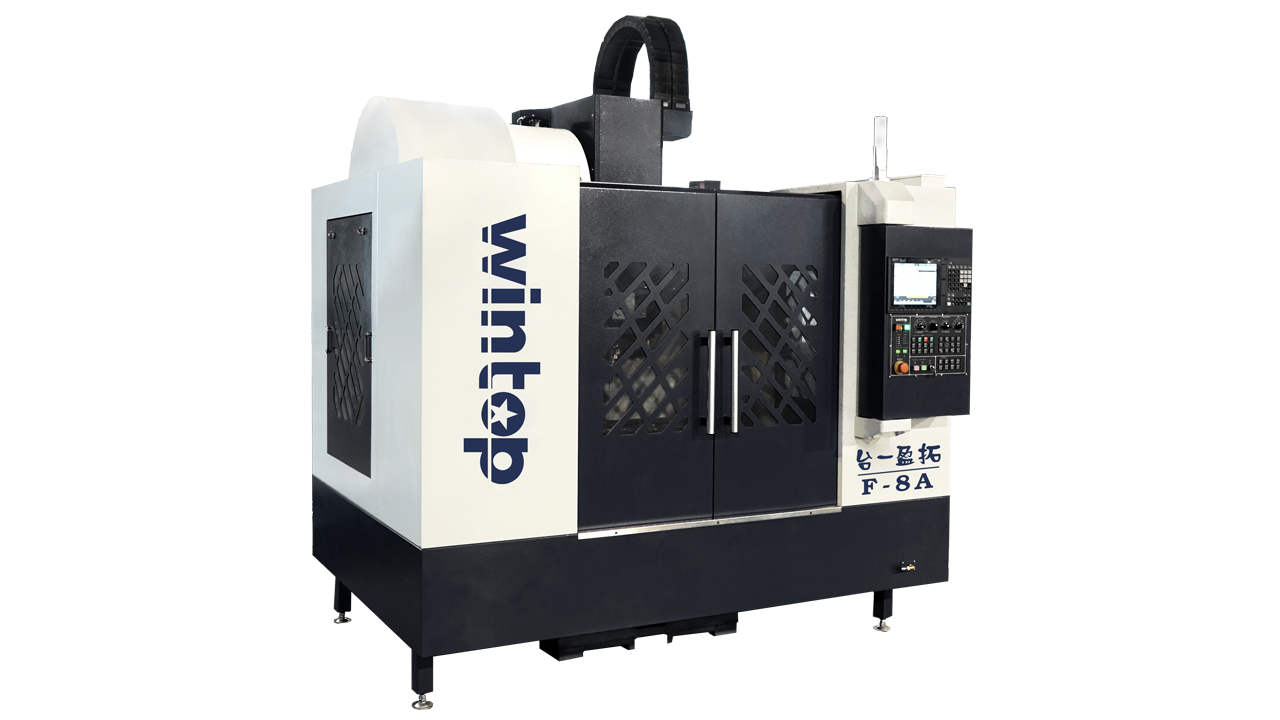

產品介紹

產品特性

   有限元素分析，保證機械本體的最佳化一體式設計

機身采用高密度、高剛性鑄件，經過高溫退火及自然時效處理，持久穩定永不變形。

機身設計

機身與鞍座結構采用山型肋骨強化，力流線最短，確保最佳機體剛性；

基于出色的工程設計，加工中心底座及立柱的加強筋可以抗扭、減震，并把切削震動轉移至非切削區域。立柱使用扭矩管的設計，可以提供出色的剛性

和抗彎、抗扭性能。超寬底座設計，同時降低底座重心，將機床重心調至最佳穩定高度。立柱底部跨距加寬，提升機床的穩定性。

主軸頭

主軸頭與立柱接觸長度比例適當，提供主軸穩固支撐。主軸頭內置獨立冷卻系統，持續穩定主軸頭熱量在合理范圍，減少了主軸熱延伸，確保加工精度。

配重

為滿足高速，高靈敏加工需求，采用無配重的方式，同時機床增強伺服電機及螺桿的要求，Z軸帶剎車，以保證機床的精度穩定持久，增長壽命。

絲桿

采用研磨級預拉雙螺母絲桿，消除反向間隙，經熱處理剛性高，耐磨損，抗扭力，使用壽命超長，保障了機臺的加工高精度。

螺桿精度等級為C3級，螺距均勻，機床移動量精確，定位精度高。

交流伺服電機

采用超高性能伺服電機，重切削時提供更強動力；

在低進給的情況下，仍可保持高扭力；

高品質聯軸器，保證絲桿與馬達同軸心運動。

潤滑系統

整機采用容積式潤滑系統，并結合脫壓式油泵，壓力流量穩定，有效將油輸送到每個潤滑點，提供各滑道面均勻強制潤滑，確保機臺精度與使用壽命。

導軌
三軸采用滾柱高剛性滑軌，低摩擦，低噪音，確保加工時高穩定性。

規格參數
