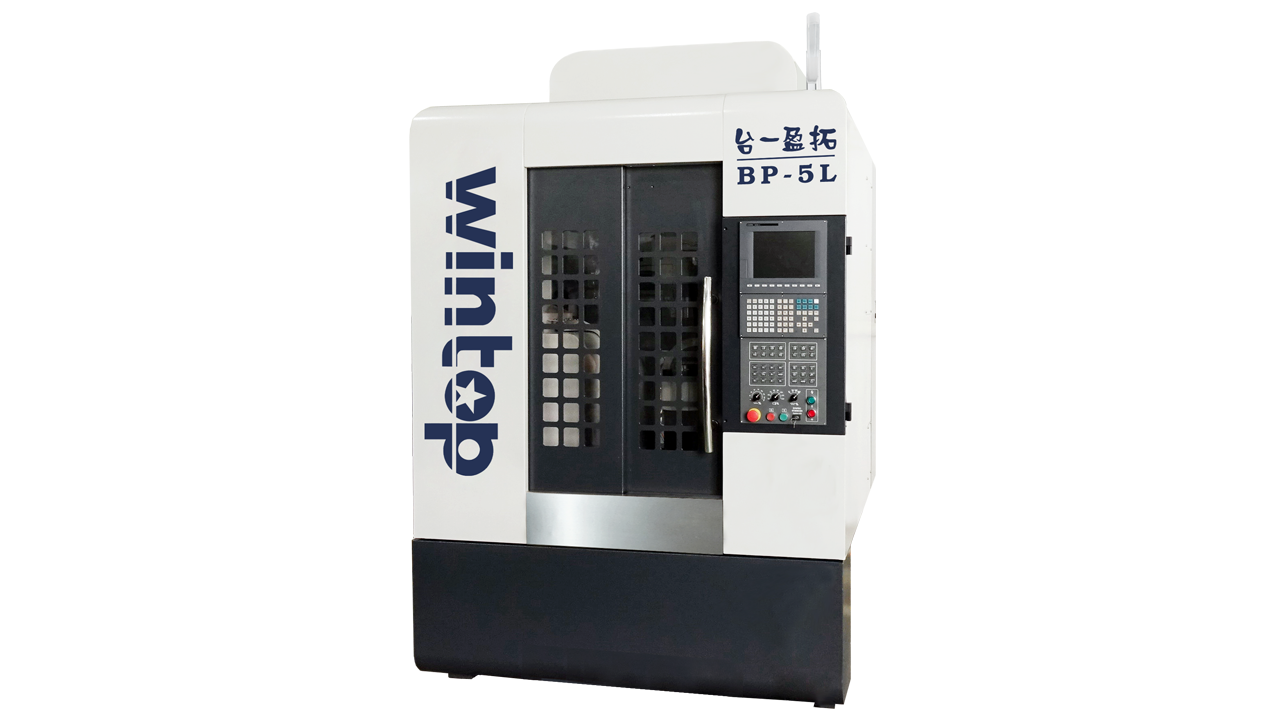

產品介紹
產品特性
機身結構
采用一體式龍門架結構，使用最新的三維實體建模技術和有限元分析方法，確保機床整體設計的合理性，保證機床整體的剛性和穩定性，
使其持久處于高效、高精度、高穩定性運轉狀態。
五軸
采用單臂式四五軸轉臺，在機床原有三軸結構的基礎上，增加B/C軸，減少裝夾誤差，提高機床的加工柔性和自由度，實現工件的高加工
精度和高表面光潔度。
應用領域
可滿足各種金屬、非金屬小型復雜零部件的五軸聯動加工，如平板電腦、全面屏手機玻璃的曲面加工，廣泛應用于航天、軍事、電子消費
產品等精密產品的成型精細加工。
規格參數
| 機臺基本規格 | 單位 | BP-5L | |
| 控制器 | 新代 | ||
| 行程 | |||
| X、Y、Z軸行程 | mm | 450×230×230 | |
| 主軸鼻端至C軸工作臺面 | mm | 60-290 | |
| 工作臺(四五軸) | |||
| 盤面尺寸 | mm | Φ125 | |
| B、C軸轉速 | rpm | 200 | |
| 傾斜軸回轉角度（B軸） | deg | ±110° | |
| T型槽尺寸(寬×間距×槽數) | mm×度×個 | 12×90°×4 | |
| 最大工件直徑 | mm | Φ350 | |
| 水平最大載重 | kg | 50 | |
| 傾斜最大載重 | kg | 30 | |
| 主軸 | |||
| 主軸轉速 | rpm | 36000(內藏式) | |
| 主軸馬達功率 | kW | 6 | |
| 主軸錐度 | HSK-E32 | ||
| 主軸直徑 | mm | 100 | |
| 進給率 | |||
| X、Y、Z軸最快進給速度 | m/mim | 24×24×24 | |
| X、Y、Z、B、C軸馬達功率 | kW | 1.3×1.3×1.3×2.2×0.42 | |
| 精度 | |||
| 雙向定位精度(全行程） | mm | 0.01 | |
| 雙向重復定位精度(全行程） | mm | 0.007 | |
| 圓弧差補精度（X、Y軸） | mm | 0.01 | |
| 自動換刀機構 | |||
| 換刀機構型態 | 傘式 | ||
| 刀庫容量 | 支 | 18 | |
| 最大刀徑（滿刀） | mm | 50 | |
| 最大刀長 | mm | 150 | |
| 最大刀具重量 | kg | 3 | |
| 動力源 | |||
| 主軸冷卻功率 | w | 1000水冷 | |
| 軌道潤滑自動注油器 | w | 90 | |
| 切削液泵浦 | w | 750 | |
| 壓縮空氣壓力 | kg/c㎡ | 6 | |
| 電力需求 | kVA | 10 | |
| 機臺尺寸及重量 | |||
| 凈重 | kg | 3800 | |
| 機臺尺寸（左右×前后×高） | mm | 1620×1740×2605 | |
| 機臺總占地尺寸（左右×前后×高） | mm | 1925×2485×2675 | |
| 標準配置 | 選購配置 | ||
自動潤滑系統 | 外接式手搖輪 | 三色警示燈 | 圓盤式油水分離器 |
