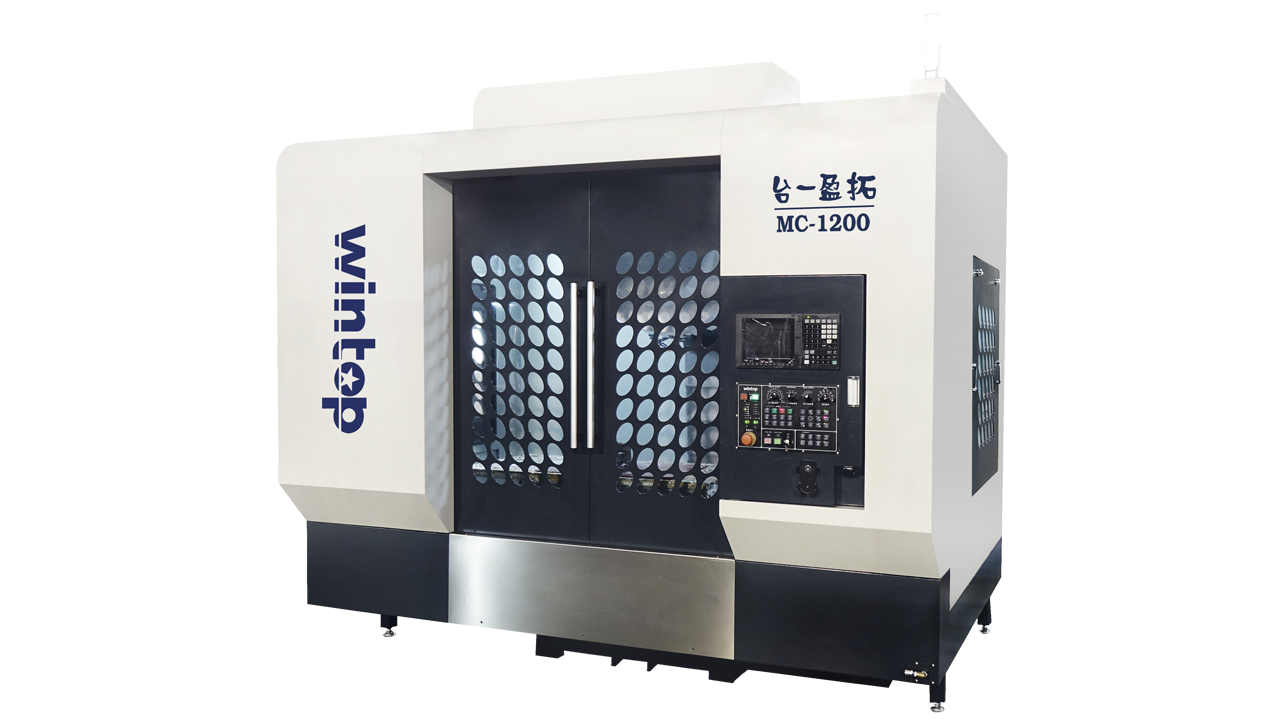

產品介紹
產品特性
床身
采用灰鑄鐵、強度高，耐磨性與消振性好，滿足輕型高速的加工要求。
主軸
采用高轉速精密電主軸，高剛性設計、準確定位，確保高速、高精度加工。
刀庫
采用夾臂式刀庫，提高機床換刀速度和精度。
導軌
三軸均采用滾柱線性滑軌，具有高剛性與重負荷能力，機臺運行更加穩定。
潤滑系統
采用軌道潤滑自動注油器，間歇式定時定量控制注油量，可持久潤滑運動部件。
應用領域
適用于3C行業、汽車零部件、精密機械零部件、醫療器械零部件、盤形零件、航空航天零配件、殼體類等加工。
規格參數
| 機臺基本規格 | 單位 | MC-1200 | |
| 行程 | |||
| X、Y、Z軸行程 | mm | 1200×600×460 | |
| 主軸鼻端至工作臺面 | mm | 200-660 | |
| 主軸中心到Z軸護罩面距離 | mm | 660 | |
| 工作臺 | |||
| 工作臺尺寸（L×W） | mm | 1300×600 | |
| 工作臺最大載重 | kg | 400 | |
| T型槽尺寸（寬×間距×槽數） | mm×個×mm | 18×4×150 | |
| 主軸 | |||
| 主軸轉速 | rpm | 24000(直接式) | |
| 主軸功率（連續/30分額定） | kW | 5.5/6.6 | |
| 主軸錐度 | BBT-30 | ||
| 主軸直徑 | mm | 120 | |
| 進給率 | |||
| X、Y、Z軸最快進給速度 | m/min | 36×36×30 | |
| X、Y、Z軸馬達功率 | kW | 3.0×3.0×3.0 | |
| 精度 | |||
| 雙向定位精度(全行程) | mm | 0.01 | |
| 雙向重復定位精度(全行程) | mm | 0.007 | |
| 圓弧差補精度（X、Y軸） | mm | 0.015 | |
| 自動換刀機構 | |||
| 換刀機構型態 | 夾臂式 | ||
| 刀庫容量 | 支 | 36 | |
| 最大刀徑（滿刀/鄰空刀) | mm | 60/80 | |
| 最大刀長 | mm | 200 | |
| 最大刀具重量 | kg | 3 | |
| 動力源 | |||
| 軌道潤滑自動注油器 | w | 100 | |
| 切削液泵浦 | w | 750 | |
| 空氣壓力 | kg/cm2 | 6 | |
| 電力需求 | kVA | 20 | |
| 機臺尺寸及重量 | |||
| 凈重 | kg | 6500 | |
| 機臺尺寸（左右×前后×高） | mm | 2950×3250×2960 | |
| 占地尺寸（左右×前后×高） | mm | 3550×3500×3250 | |
| 標準配置 | 選購配置 | ||
自動潤滑系統 | 電氣箱熱交換器 | 外接式手搖輪 | 第四軸 |
