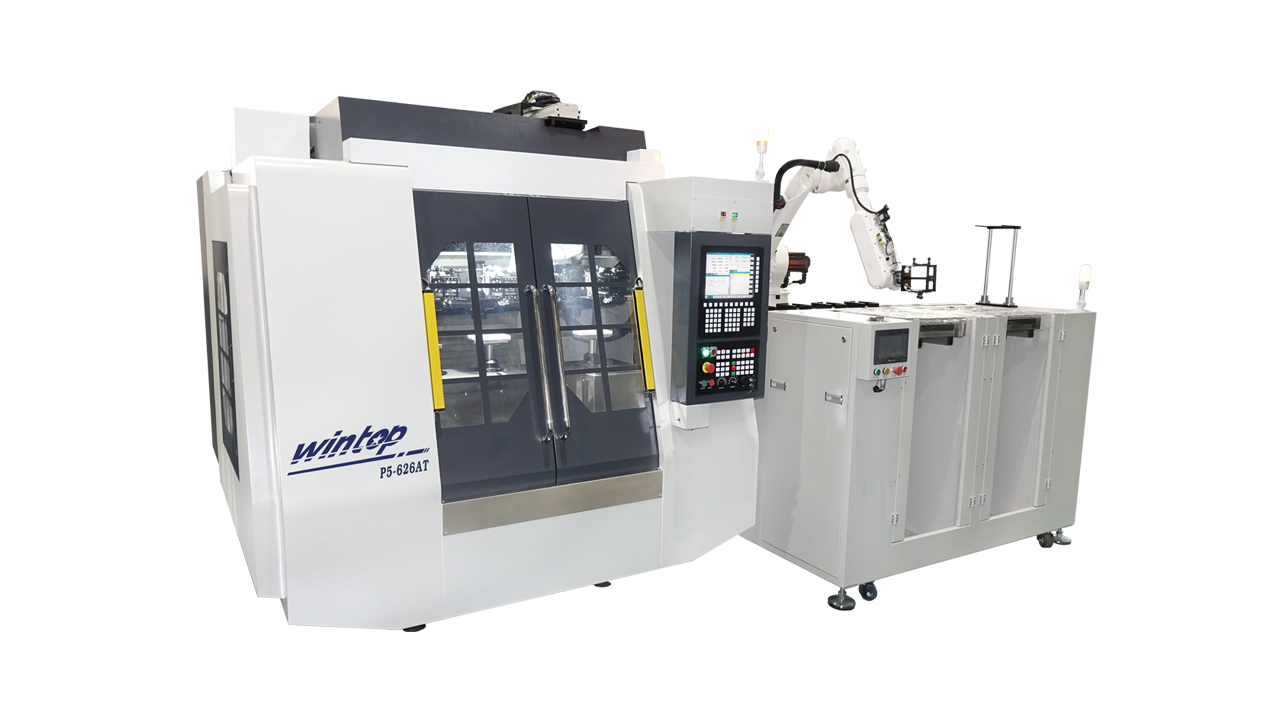

產品介紹
產品特性
■ 設備采用功能模塊化布局，人機可視化操作界面，實時顯示報警和機床狀態，界面清晰，信息量大；
■ 采用CNC數控系統，UG編程，3D仿形加工，設備可以根據現場生產的需要，快速調整打磨速度、打磨軌跡及主軸轉速，最大限度的發揮機器的性能；
■ 系統控制自動換打磨耗材及自動上下產品，最大化減少人工，提高機臺稼動率，控制成本。
■ 適用于五金件、塑膠件、玻璃等材質的零部件及各種復合材料的打磨、拋光、拉絲、3D鏡面等表面效果;
自動上下料
■ 用于研磨拋光機實現自動上下產品。采用機械手加供料機組合，機械手從供料機上將生料運到喂料滑臺，喂料滑臺精準定位好產品后，平移送生料到研磨機內加工，產品加工好后，機械手將產品熟料擺放至供料機吸塑盤，整個過程完成產品上下料功能；
■ —臺機械手可以服務兩臺研磨機上下料，實現研磨拋光自動更換上下產品，替換人工上下產品。
機臺參數
項目/類別 | 參數 | |
行程 | X軸行程 | 600mm |
Y軸行程 | 500mm | |
Z軸行程 | 450mm | |
A軸行程 | 360°全周 | |
C軸行程 | -30° ~ 390° | |
Y1Y2Y3Y4Y5 | ± 5.0mm | |
工作臺 | 各旋轉工作臺間距 | (200-500)mm |
進給速度 | 快速速度X/Y/Z | 25x25xl5(m/min) |
主軸 | 轉速 | 0-6000 (r/min) 電機可選 |
精度 | 軸雙向定位精度 | ±0.025 |
所需動力源 | 電源 | 380V,15KW |
氣壓源 | 0.5-0.8Mpa （穩定干燥） | |
設備尺寸 | 機床高度 | 2400mm |
占地面積 | 2200x2200mm | |
機床重量 | 約3,000Kg | |
標準配置：GGV2.1.2數控系統、LED照明燈、電控箱熱交換系統、 LED三色警示燈、自動注油器、全封閉式防護罩 選購配置：便攜式手動脈沖發生器、電源穩壓器、空氣過濾裝置、 工作清潔噴槍 | ||
